地中熱・地下水熱・温泉排湯・空気などの“再生可能エネルギー熱”を熱源としたヒートポンプ製品で「持続可能な社会の実現」を目指します。

工場のボイラーをヒートポンプへ　CO₂削減・脱炭素を実現

プロセスヒートポンプ

工場などで使う熱といえば、使い勝手の良い「蒸気＝ボイラ」という固定概念がありました。しかしながら蒸気は、配管途中での熱ロス、老朽化時の能力低下とメンテナンス負担の大きさ、CO₂排出量の多さ、可燃性燃料使用のための火災の危険性等の問題があります。そこで当社は、生産工程の常識と今一度向き合い、最新のヒートポンプ技術を活かし、工場全体の省エネ化・合理化を図り、生産工程のユーティリティを飛躍的に高める、地球環境にやさしい産業用高効率ヒートポンプ 「プロセスヒートポンプ」を誕生させました。

特　徴
  • 1
    省エネルギー　　　　　　  ｜切削加工後の洗浄工程で蒸気配管を利用している場合は個別にプロセスヒートポンプ
    　　　　　　　　　　　　　　　（洗浄工程用ヒートポンプ）を導入すると、約80％のエネルギー削減の可能性があります。
  • 2
    蒸気レスを実現　　　　　  ｜脱炭素を実現でき、環境価値の向上に貢献します。
  • 3
    オイルミスト濃度削減効果  ｜ダスト・オイルミスト環境に対応可能な低圧損フィルタを標準採用。フィルタ交換も容易です。
  • 4
    SDGｓにも対応　　　　    ｜CO₂削減・脱炭素等の企業目標を実現できます。
  • ５
    制御カスタマイズが可能　  ｜工場の用途に合わせて温度制御やスケジュール運転が可能です。タッチパネル操作により、
    　　　　　　　　　　　　　　　 簡単に機器の運転操作（スイッチ・温度・タイマー設定）ができます。ポンプ制御も内蔵して
    　　　　　　　　　　　　　　　 います。
  • 6
    冷排気を有効活用　　　　  ｜冷排気をダクトに接続して、スポットクーラーなどの冷房として有効活用が可能です。（加熱
    　　　　　　　　　　　　　　　 モードのみ）
  • 7
    補助金を利用可能　　　　  ｜補助金（エネマネ）が利用できます。
  • 8
    ESCO対応　　　　　　　  ｜ESCO事業にもご活用いただけます。

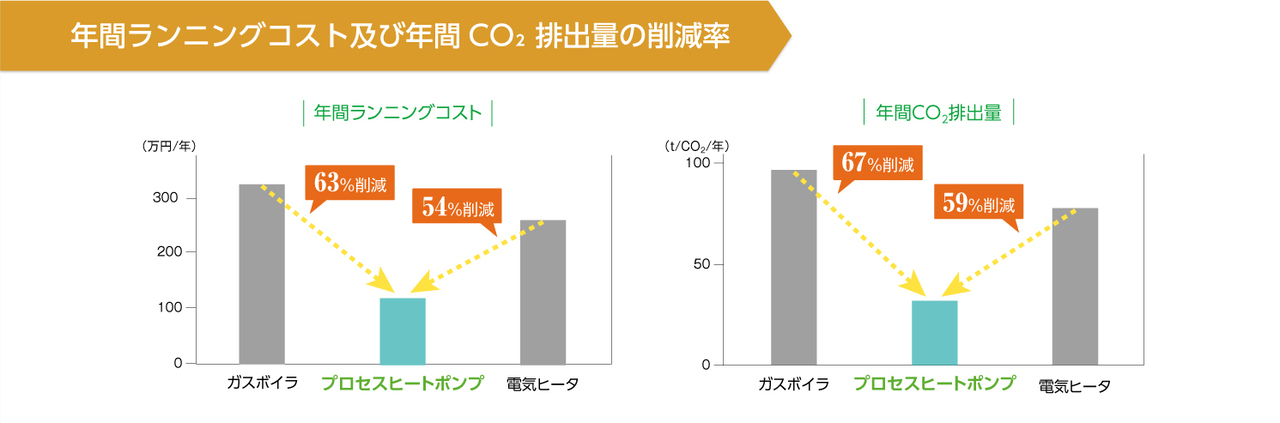

プロセスヒートポンプ「年間ランニングコスト/CO2排出量の削減率」

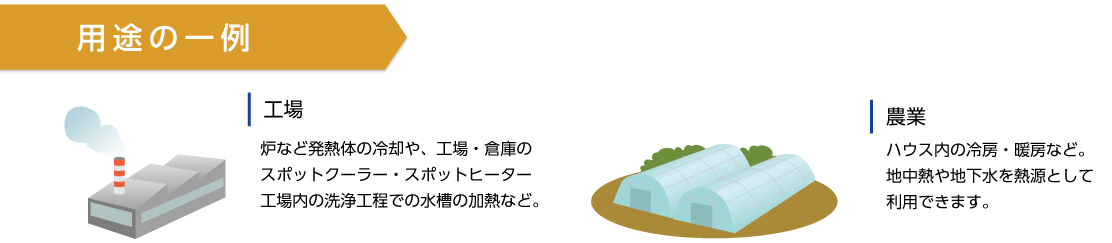

プロセスヒートポンプ用途一例
システム構成例

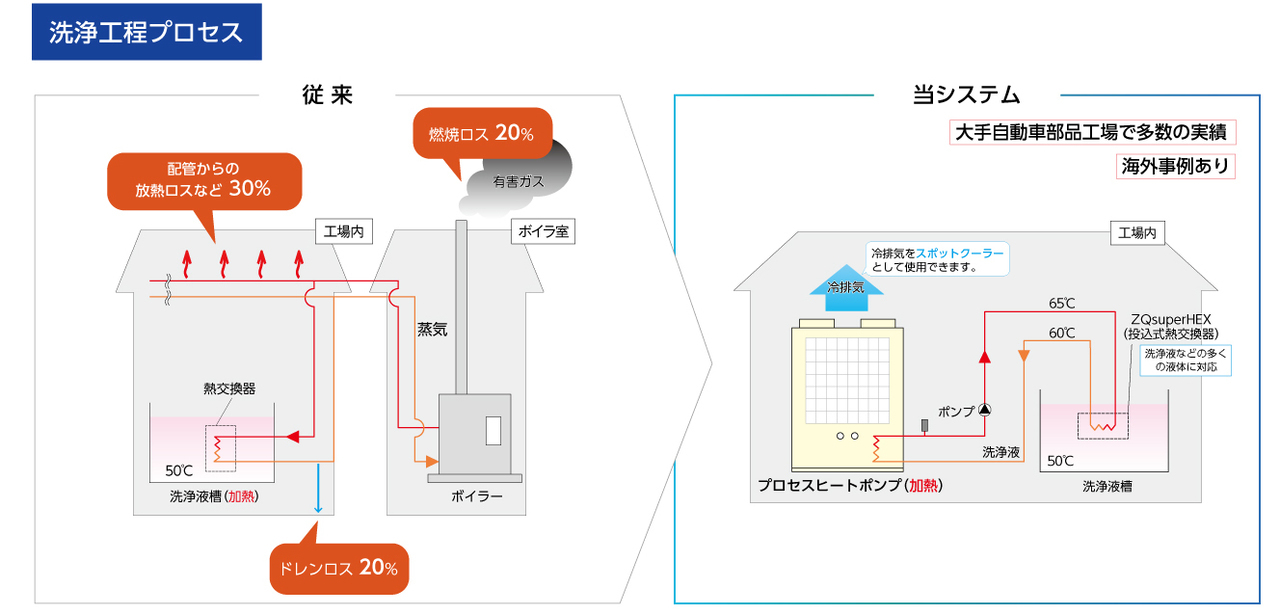

プロセスヒートポンプ洗浄工程プロセス図

｜水槽の加熱｜ボイラーの代替として工場内にプロセスヒートポンプを設置し、洗浄工程などの加熱プロセスで利用することにより、
　　　　　　　大幅な省エネを図ることができます。高耐腐食のZQsuperHEX（投込式熱交換器）により洗浄液などの多くの液体に対応

　　　　　　　できます。

｜用   途   例 ｜機械部品切削工場・養殖工場など

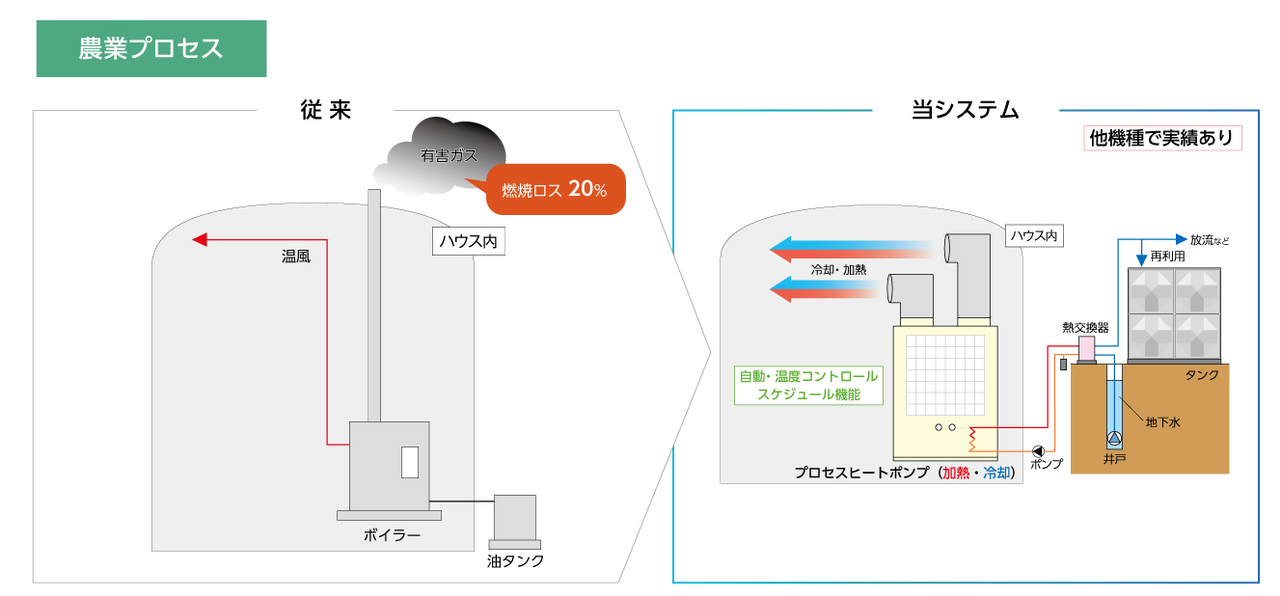

プロセスヒートポンプ農業プロセス図

｜ハウスの冷暖房｜ボイラーの代替として、水熱源や空気熱源のヒートポンプにより、農業ハウス内の暖房を行うことができます。
　　　　　　　　　さらに夏季の冷房も可能です。水熱源としては再生可能エネルギーである地中熱・地下水・温泉等が利用できます。

｜用   途   例 ｜農業ハウス・野菜工場など

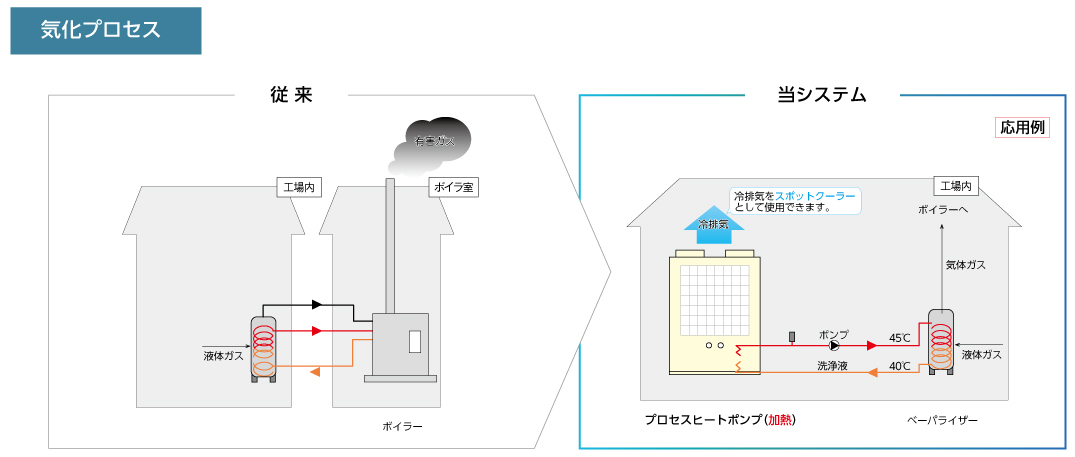

プロセスヒートポンプ気化プロセス図

｜ペーパライザー熱源｜電気ヒーターやボイラーの代替として、工場内冷房を行うとともに、液化ガスのペーパライザー熱源として利用
　　　　　　　　　　　できます。

｜用   途   例 ｜蒸気ボイラーが必須となるあらゆる工場など

製品カタログ
プロセスヒートポンプ製品カタログ
プロセスヒートポンプ　カタログダウンロード（2020年11月更新）
お問い合わせ
カタログダウンロード

環境省 環境技術実証事業の承認によりETVマーク取得

実証番号　052-0902

平成21年度実証機種
地中熱源対応水冷式ヒートポンプ
チラー・ZQH-18W18

実証番号　052-1004

平成22年度実証機種
高温型水冷式ヒートポンプチラー
ZQH-12.5W12.5

実証番号　052-1502

平成27年度実証機種
高効率大容量ヒートポンプチラー
ZQHｔ-45W45st
